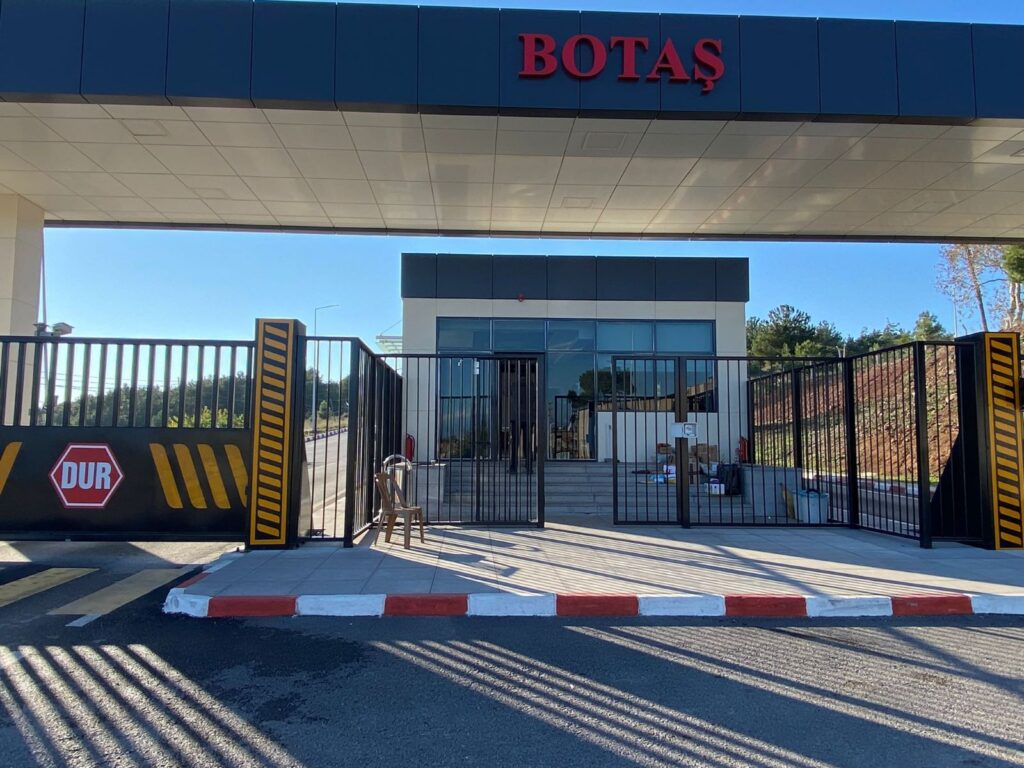

Balistik Kayar Kapı

Otomatik Balistik Kayar Kapı, askeri tesisler, kritik altyapılar, güvenlik merkezleri, sınır kapıları ve yüksek güvenlikli nizamiye girişlerinde kontrollü araç ve personel geçişi sağlamak amacıyla geliştirilen profesyonel bir güvenlik sistemidir. Balistik korumalı kapı kaseti, otomatik hareket mekanizması, güvenli kilitleme ve erişim kontrol bileşenlerini tek bir sistemde bir araya getirir.

Standart otomatik kayar kapılardan farklı olarak yalnızca geçiş kontrolü sağlamaz; kapı gövdesi, taşıyıcı sistem, balistik cam, kilitleme mekanizması ve otomasyon altyapısı yüksek güvenlik gereksinimleri dikkate alınarak birlikte projelendirilir.

FB6 Balistik Koruma

Sistem, proje konfigürasyonuna göre FB6 seviyesinde balistik sac kullanılarak üretilebilir. Kapı kasetinin arka bölümünde kullanılan sertifikalı balistik çelik, giriş noktasının ateşli silah tehditlerine karşı korunmasını destekler.

Balistik performansın yalnızca kullanılan sacın sınıfıyla değil, kapının tamamının test edilmiş konfigürasyonu ve montaj detaylarıyla birlikte değerlendirilmesi gerekir.

BR7 Balistik Cam Gözetleme Penceresi

Kapı kanadı üzerinde güvenlik personelinin dış alanı gözlemleyebilmesine imkân veren BR7 balistik camlı gözetleme penceresi uygulanabilir.

50 × 50 cm ölçülerinde balistik cam kullanılan konfigürasyonda görünen alan yaklaşık 30 × 30 cm olarak düzenlenebilir. Böylece kapı açılmadan dış ortam kontrol edilebilir ve görüş kabiliyeti korunur.

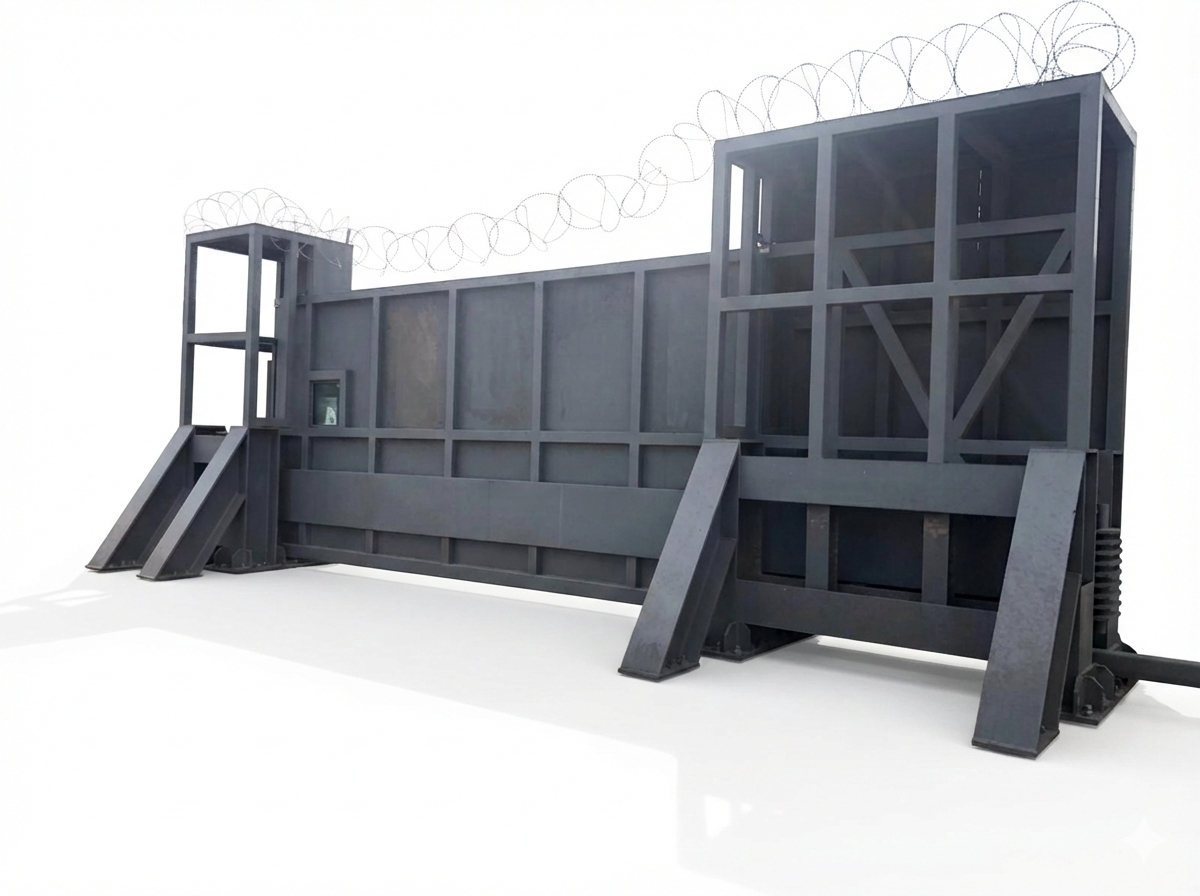

Güçlendirilmiş Çelik Kapı Kaseti

Kapı kaseti, ağır kullanım ve yüksek güvenlik gereksinimlerine uygun güçlendirilmiş çelik konstrüksiyondan oluşturulur. Proje konfigürasyonunda 80 × 100 × 3 mm profil, ön yüzde 3 mm standart sac ve arka yüzde 6,5 mm balistik sac gibi farklı katmanlar kullanılabilir.

Bu çok katmanlı yapı, kapı kanadının hem mekanik rijitliğini hem de balistik koruma kapasitesini destekler.

Raysız ve Havadan Giden Hareket Sistemi

Otomatik Balistik Kayar Kapı, zemin üzerinde klasik bir ray hattına ihtiyaç duymayan, havadan giden patenli hareket sistemiyle tasarlanabilir. Bu yapı kapının ana gövdesinin hareket sırasında doğrudan zeminde sürüklenmesini önler.

Düşük sürtünmeli rulmanlı teker sistemi, ağır kapı kasetinin kontrollü ve dengeli biçimde hareket etmesini sağlar. Özel konfigürasyonlarda en az sekiz rulmanlı teker içeren taşıyıcı mekanizma kullanılabilir.

4 Metre Net Geçiş Açıklığı

Araç girişlerinin yoğun olduğu güvenlik noktalarında geniş açıklık operasyonel açıdan önemlidir. Sistem yaklaşık 400 cm net geçiş açıklığı sağlayacak şekilde üretilebilir.

Örnek konfigürasyonda toplam kapı kaseti uzunluğu 680 cm, kapı yüksekliği 250 cm ve zeminden açıklık yaklaşık 10 cm olarak tasarlanabilir.

Çelik Halatlı Çarpma Güvenlik Sistemi

Kapı kaseti içerisinde, çarpma sırasında oluşabilecek yüklerin taşıyıcı yapıya aktarılmasına yardımcı olmak amacıyla özel çelik halat sistemi kullanılabilir.

Halat uçları presli bağlantılarla hazırlanarak taşıyıcı babalara bağlanabilir. Bu yapı, özellikle araçlı zorlamalara karşı kapı kasetinin yapısal bütünlüğünü destekleyen ek bir güvenlik unsuru oluşturur.

Otomatik Kilitleme Mekanizması

Kapı tamamen kapalı konuma ulaştığında otomatik kilitleme sistemi devreye girebilir. Redüktörlü dişli mekanizma sayesinde kapının kısa süre içerisinde güvenli konuma geçmesi sağlanır.

Proje konfigürasyonunda kapı kapanmasının ardından yaklaşık 3 saniye içerisinde otomatik kilitleme yapılabilir. Sistem gerektiğinde manuel kilitleme fonksiyonuyla da desteklenebilir.

Yüksek Taşıma Kapasiteli Elektromekanik Motor

Ağır balistik kapı kasetinin güvenli biçimde hareket ettirilmesi için yüksek taşıma kapasitesine sahip elektromekanik motor-redüktör sistemi kullanılır.

Motor sistemi en az 3.000 kg taşıma kapasitesine göre yapılandırılabilir ve IP54 koruma sınıfıyla dış ortam koşullarına uyum sağlayabilir.

Kontrollü Hızlanma ve Yavaşlama

Kapının yüksek ağırlığı nedeniyle ani kalkış ve duruşlar taşıyıcı sisteme gereksiz yük bindirebilir. Bu nedenle otomasyon sistemi kontrollü hızlanma ve yavaşlama rampalarıyla çalışacak şekilde programlanabilir.

Normal çalışma hızı yaklaşık 0,2 m/s ile 0,5 m/s arasında ayarlanabilir.

Acil Durum Kapanma Modu

Güvenlik tehdidi veya acil durum halinde giriş açıklığının hızlı biçimde kapatılması için özel acil durum modu kullanılabilir.

Bu modda kapının kapanma hızı yaklaşık 0,50 m/s seviyesine ayarlanabilir ve kapanma tamamlandıktan sonra otomatik kilitleme devreye alınabilir.

Fotosel ile Araç ve Yaya Güvenliği

Ağır otomatik kapılarda yalnızca güvenlik değil, kullanım emniyeti de önemlidir. Boy fotoseli ve uygun sensörler sayesinde geçiş alanındaki araç veya yayaların algılanması sağlanabilir.

Bu sistem, kapanma sırasında oluşabilecek çarpışma riskini azaltmaya yardımcı olur.

Trafik Lambası ve Görsel Uyarılar

Kırmızı-yeşil trafik lambaları, reflektif şeritler, DUR / STOP işaretleri ve diğer uyarıcı ekipmanlar kapı sistemine entegre edilebilir.

Bu bileşenler araç ve personel geçişinin daha kontrollü yönetilmesini ve giriş noktasının görünürlüğünün artırılmasını sağlar.

Uzaktan Kumanda ve Kartlı Geçiş

Otomatik Balistik Kayar Kapı, uzaktan kumanda, kartlı geçiş ve farklı erişim kontrol sistemleriyle birlikte çalışabilir.

Radyo alıcı kartı, anten bağlantısı ve harici aksesuar çıkışları sayesinde sistem mevcut güvenlik otomasyonuna entegre edilebilir.

RS485 ve Otomasyon Entegrasyonu

Gerektiğinde RS485 haberleşme altyapısı üzerinden diğer güvenlik sistemleriyle senkronizasyon sağlanabilir. Bu yapı, kapının bariyer, trafik lambası, erişim kontrolü ve merkezi güvenlik sistemleriyle birlikte çalışmasını kolaylaştırır.

Bariyer Sistemleriyle Birlikte Çalışabilir

Yüksek güvenlikli nizamiye girişlerinde otomatik balistik kapı, araç bariyerleriyle birlikte kullanılabilir.

Kapı ve bariyer arasında tanımlanan güvenlik senaryoları sayesinde giriş noktası daha kontrollü şekilde yönetilebilir ve acil durumlarda eş zamanlı kapatma fonksiyonları uygulanabilir.

Yaya Geçiş Modu

Tam araç geçişi gerekmeyen durumlarda kapının yaklaşık 1 metre açılması sağlanarak kontrollü yaya geçişi oluşturulabilir.

Bu özellik, büyük kapının her personel geçişinde tamamen açılmasına gerek kalmadan günlük kullanım kolaylığı sağlar.

Dış Ortam Koşullarına Uygun

Sistem açık veya yarı açık alanlarda kullanılmak üzere çevresel koşullara dayanıklı biçimde tasarlanabilir. Proje konfigürasyonunda -20 °C ile +60 °C arasındaki çalışma sıcaklıklarına uygun motor ve elektronik bileşenler tercih edilebilir.

Motorun IP54 koruma sınıfında olması, toz ve su sıçramalarına karşı ilave dayanım sağlar.

Modüler ve Sökülebilir Taşıyıcı Yapı

Taşıyıcı babalar flanşlı sistemle ankraj noktalarına bağlanabilir. Böylece gerektiğinde kapı sistemi sökülerek farklı bir noktaya taşınabilir veya yeniden konumlandırılabilir.

Temel ve ankraj yapısı, kapının toplam ağırlığı ve ölçülerine göre mühendislik hesaplarıyla belirlenmelidir.

Askeri Tesis ve Nizamiye Girişleri

Otomatik Balistik Kayar Kapı, askeri üsler ve nizamiyelerde araç giriş-çıkışının kontrollü şekilde yönetilmesi için kullanılabilir.

Geniş geçiş açıklığı, balistik koruma ve erişim kontrolünün tek sistemde birleşmesi bu alanlarda önemli avantaj sağlar.

Sınır Kapıları ve Kritik Geçiş Noktaları

Sınır kapıları, kontrol bölgeleri ve yüksek güvenlikli geçiş noktalarında sistem hem fiziksel güvenlik hem de otomatik trafik yönetimi amacıyla değerlendirilebilir.

Enerji ve Kritik Altyapı Tesisleri

Enerji santralleri, veri merkezleri, savunma sanayi tesisleri ve stratejik endüstriyel alanlarda giriş noktalarının korunması kritik önem taşır.

Balistik kayar kapı, bu tesislerin ana araç girişlerinde kontrollü ve güvenli geçiş sistemi oluşturabilir.

Cezaevi ve Güvenlik Tesisleri

Cezaevleri, polis tesisleri ve yüksek güvenlikli kamu yapılarında otomatik kayar kapı, geniş araç geçişi ile kontrollü erişim ihtiyacını aynı yapıda çözebilir.

Teknik Özellikler

Özellik	Teknik Değer
Ürün Tipi	Otomatik Balistik Kayar Kapı
Balistik Yapı	FB6 sertifikalı balistik sac konfigürasyonu
Gözetleme Camı	50 × 50 cm BR7 balistik cam
Görünen Cam Alanı	Yaklaşık 30 × 30 cm
Net Geçiş Açıklığı	400 cm
Toplam Kaset Uzunluğu	680 cm
Kapı Yüksekliği	250 cm
Kapı Kaseti Profili	80 × 100 × 3 mm
Ön Sac	3 mm
Arka Balistik Sac	6,5 mm
Hareket Sistemi	Raysız / havadan giden patenli sistem
Motor Taşıma Kapasitesi	En az 3.000 kg
Motor Koruma Sınıfı	IP54
Normal Hareket Hızı	0,2 – 0,5 m/s ayarlanabilir
Acil Kapanma Hızı	0,50 m/s'ye kadar
Otomatik Kilitleme	Var
Kilitleme Süresi	3 saniyeye kadar
Fotosel	Var
Uzaktan Kumanda	Var
Kartlı Geçiş	Entegre edilebilir
RS485	Opsiyonel
Çalışma Sıcaklığı	-20 °C / +60 °C

Balistik Koruma ve Otomasyonu Bir Araya Getiren Giriş Sistemi

Otomatik Balistik Kayar Kapı, balistik koruma, ağır hizmet tipi hareket sistemi, otomatik kilitleme, gözetleme camı ve erişim kontrolünü tek bir giriş çözümünde birleştirir.

Askeri tesislerden kritik altyapılara kadar kontrollü araç girişinin gerekli olduğu projelerde, kapının yalnızca balistik gövdesi değil; hareket mekanizması, taşıyıcı yapı, güvenlik sensörleri ve otomasyon altyapısının tamamı birlikte projelendirilir.

Not: FB6, BR7, araçlı saldırı dayanımı veya diğer güvenlik performansları yalnızca ilgili ürün konfigürasyonuna ait doğrulanmış test raporları, sertifikalar ve mühendislik değerlendirmeleri kapsamında kabul edilmelidir.
